invisibles
Quel est le caractère exceptionnel d'invisibles ?
-

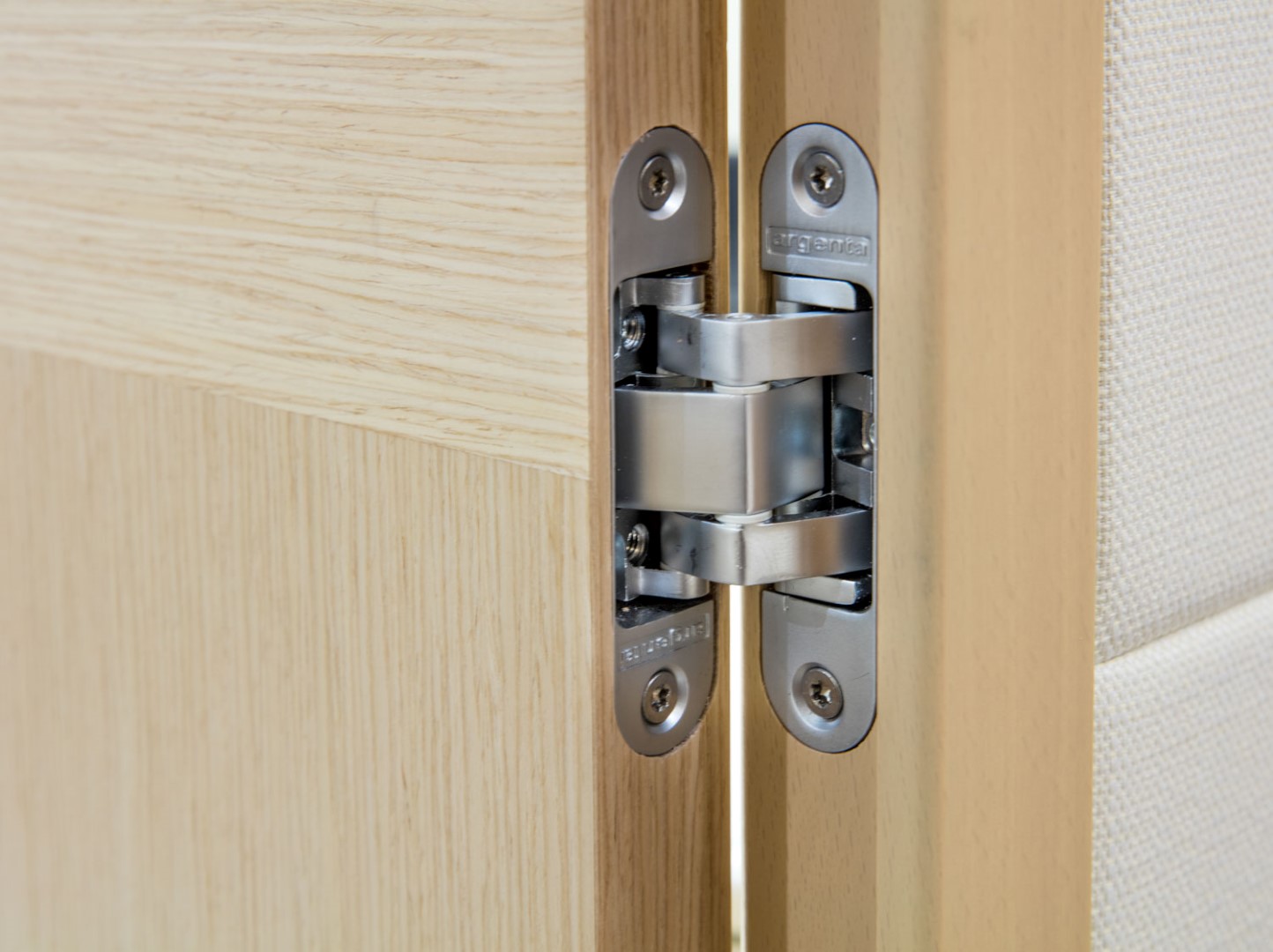

Facilité d'utilisation
- Universelle: les charnières « invisible » small et medium conviennent à la fois pour des portes gauches et droites
- Réglable en 3D: ces charnières invisibles sont réglables en hauteur, en largeur et en profondeur
- Angle d’ouverture: les charnières « invisible » ont un angle d’ouverture de 180°
-
Esthétique
- Dimensions: deux dimensions, ayant chacune leur propre portance : small et medium

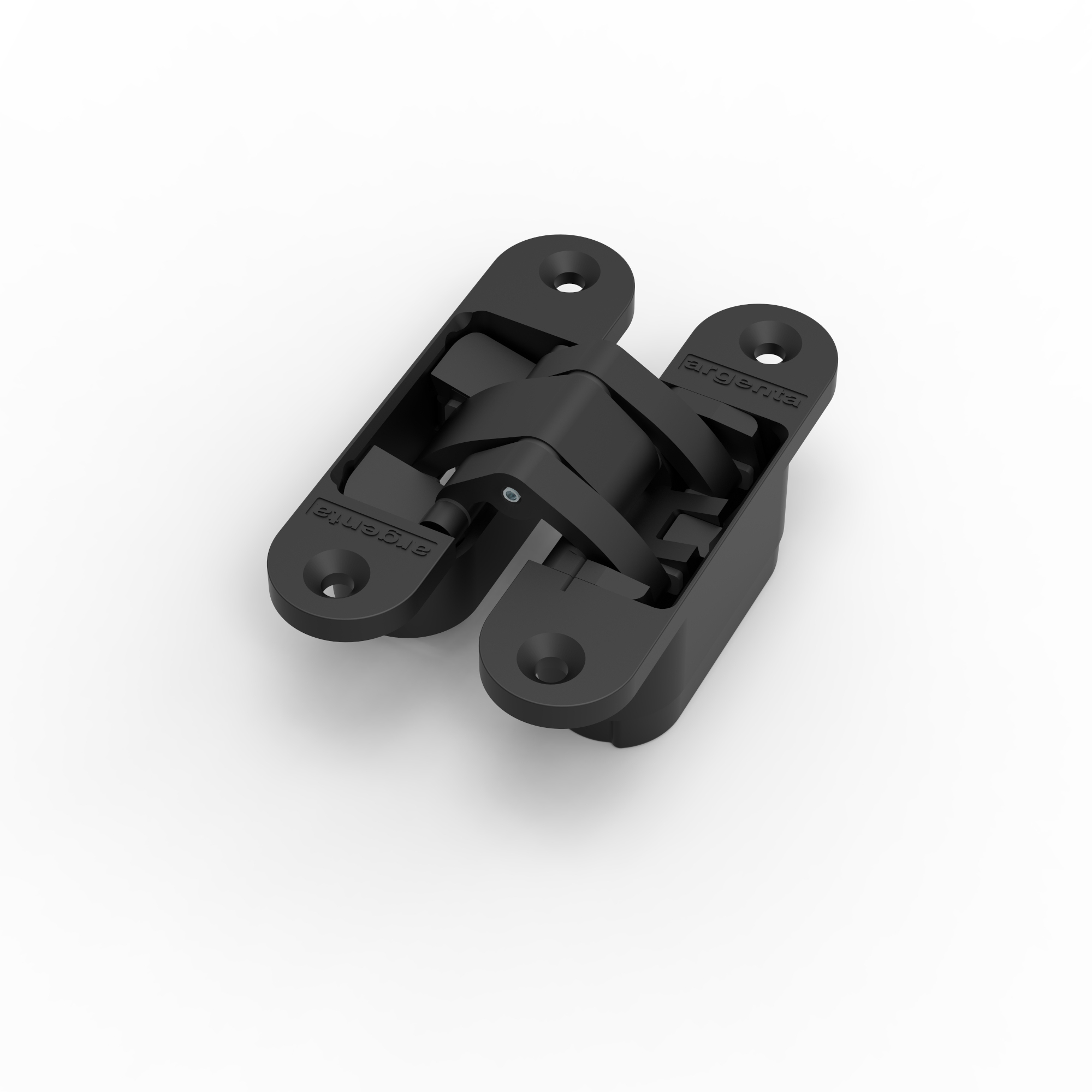

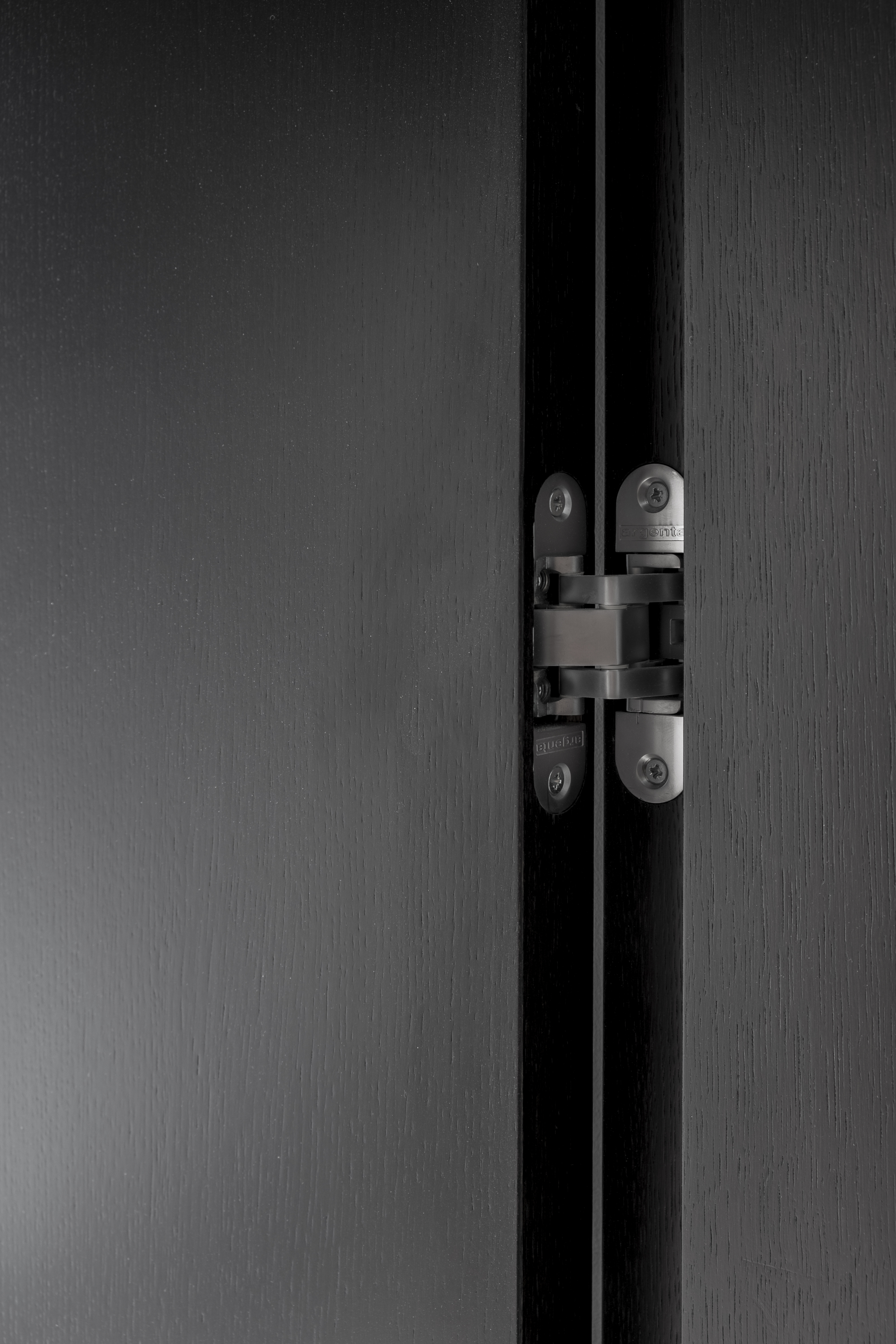

- Couleurs disponibles: les charnières « invisible » sont disponibles dans 3 couleurs : chrome mat, noir mat (RAL 9005) et blanc mat (RAL 9016)
-
Durabilité et sécurité
- Résistance au feu: combinée à un kit d’incendie, la charnière invisible medium a une résistance au feu de 30 minutes
Tableau des poids
| Type de charnière | invisible small | invisible medium | |||
| Quantité de charnières | 2 | 3 | 2 | 3 | |
|
Poids de porte max. en fonction de la largeur de la porte |
730 mm | 55 kg | 65 kg | 55 kg | 70 kg |
| 830 mm | 50 kg | 60 kg | 50 kg | 65 kg | |
| 930 mm | 45 kg | 55 kg | 45 kg | 60 kg | |
| 1030 mm | 40 kg | 50 kg | 40 kg | 55 kg | |
Caractéristiques techniques
| invisible small | invisible medium | |
|
Epaisseur de porte |
min. 31 mm | min. 37 mm |
| Epaisseur min. de porte avec doublage max. | 31 mm | 39 mm |
| Profondeur d'encastrement | 34 mm (cadre) 32 mm (porte) |
35,5 mm (cadre) |
| Dimensions (L x I) | 95 x 23 mm | 111 x 29 mm |
| Réglage en hauteur1 | -1,5 / +1,5 mm | -1,5 / +1,5 mm |
| Réglage en largeur1 | -2,5 / +2,5 mm | -2,5 / +2,5 mm |
| Poussée1 (réglage en profondeur) | -1,5 / +1,5 mm | -1,5 / +1,5 mm |
| Dimension max. de doublage | 4 mm | 5 mm |
| Résistance au feu2 | - | E30, EI230, EI130, EW30 |
1 = Réglage d’usine : par défaut pour un jeu de 2 mm
2 = Résistance au feu selon EN1634-1:2008 et classement selon EN13501-2:2007 pour application porte en bois – cadre en bois ou application porte en bois – cadre en inox
accessoires
ARLU a conçu différents accessoires pour toute la gamme de charnières invisibles :
- gabarit de fraisage universel
- kit d’incendie
- bacs à souder
- plaque de fixation
- anneaux de remplissage
